鈣鈦礦電子傳輸層材料分類與應用解讀
面對當前能源危機及環境污染的日益加重，更加清潔的新型能源逐漸取代石油、煤炭等傳統能源得到了人們的重視和發展。其中，太陽能作為新型能源之一，具有無害性、長久性、大儲量等優點，為全球日益增長的能源需求問題提供了良好的解決手段?；阝}鈦礦CH3NH3PbX3(X代表鹵族元素) 材料的太陽能電池(PSCs) 是第三代新型太陽能電池的典型代表。相比于第一代(單晶硅)和第二代(薄膜)太陽能電池，PSCs是具有高效率、低成本、易制備的理想化光伏電池。
在典型的光伏器件架構中，電子傳輸層（Electron-Transporting Layer, ETL）通常位于導電襯底和鈣鈦礦層之間。這一層的存在對于提高器件性能至關重要，因為它可以有效地阻止空穴，并允許電子傳輸?shù)诫姌O，從而減少電子和空穴的復合，這是降低器件性能的一個重要因素。電子傳輸層的存在有助于提高器件的填充因子(FF)和短路電流密度(Jsc)，從而提高光電轉換效率(PCE)。
對于高效的PSCs來說，理想的ETL應滿足以下標準：
（1）能級匹配（電荷注入和復合的影響）；
（2）高效的載流子提取和傳輸（光致電荷和收集）；
（3）低的缺陷密度（電荷運輸和重組）；
（4）高的電導率（電荷運輸）；
（5）良好的表面形貌（與鈣鈦礦層接觸以及其對鈣鈦礦沉積的影響）；
（6）高的透光率（光損失）；
（7）高穩定性；
（8）易于加工以及低的成本等。

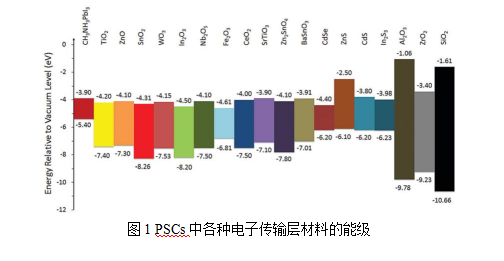

常見的ETL材料通?？梢苑譃闊o機類和有機類兩種，無機類ETL一般為n型半導體金屬氧化物，例如TiO2，ZnO，SnO2等，有機類ETL材料通常為富勒烯衍生物，例如C60，苯基-C61-丁酸甲酯（PCBM）等。
SnO2
SnO2具有禁帶寬、透光性好、電子遷移率高、化學穩定性好等特點。SnO2表面沒有羥基和醋酸酯配體等官能團，使得在其表面沉積的鈣鈦礦層能夠穩定存在。

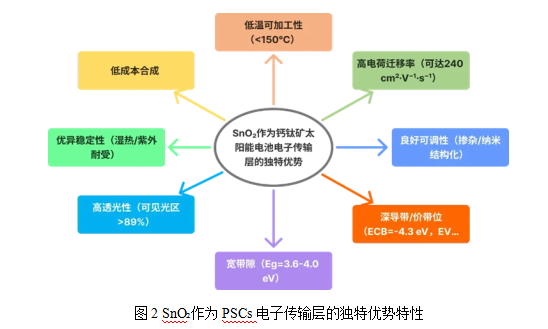

近年來，SnO2作為PSCs的ETL備受關注，原因如下：
（1）SnO2具有較深的導帶并且與鈣鈦礦層的能級匹配，使電子得到更有效的提取和傳輸，同時阻止電子與空穴復合；
（2）SnO2具有高體電子遷移率和高電導率，可以提高電子傳輸效率并降低能量損失；
（3）SnO2具有寬的光學帶隙（Eg=3.6~4.0 eV），在整個可見光譜上的透光率高，這可以保證大部分光得以通過并被鈣鈦礦層吸收；
（4）SnO2易于通過低溫方法（<150℃）制備，可以兼容柔性太陽能電池、串聯太陽能電池以及大規模商業化應用；
（5）與TiO2或其他ETL相比，SnO2具有優異的化學穩定性和良好的抗紫外線輻射的能力，光催化活性較低，有利于器件的整體穩定性。

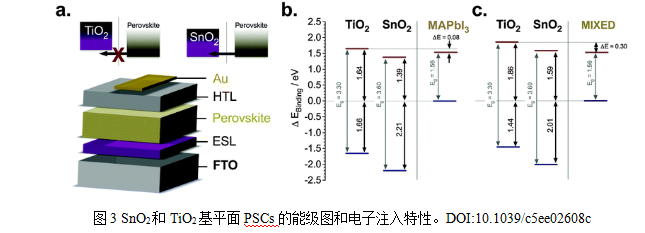

Baena課題組通過低溫原子層沉積法（ALD）技術在平面型鈣鈦礦器件中構建SnO? ETL，該方法所制備的器件達到18%以上的光電轉換效率。使用具有更深導帶的SnO2能夠制造出具有高效率、長期空氣穩定性和改善遲滯行為的平面器件，同時將加工保持在低溫（<120℃）下，這是工藝升級和高效串聯器件的關鍵。
作為典型的n型半導體材料，氧化錫（SnO?）憑借其寬帶隙特性與優異電子遷移率在光電器件領域展現出應用潛力。研究表明，對SnO?進行能帶調控，可有效優化其載流子輸運特性，進而提升與鈣鈦礦層的界面適配性。金屬離子摻雜劑能夠重構SnO2材料的能帶結構，降低SnO?與鈣鈦礦層間的費米能級差，這既有利于光生電子從鈣鈦礦層向電子傳輸層的高效注入，又可抑制界面處非輻射復合現象的發生。

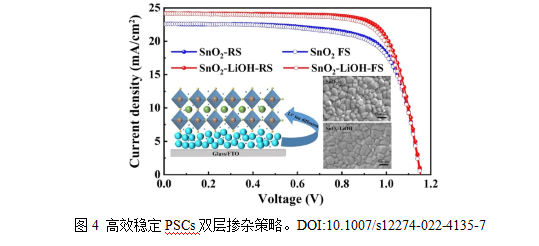

Zhuang等人通過向SnO?膠體分散溶液中直接添加LiOH實現了一種基于離子擴散的雙層摻雜策略。加入LiOH后，部分Li?離子保留在ETL中，對SnO?進行摻雜，而大部分Li?離子則擴散至SnO?/鈣鈦礦界面，并進一步滲透到鈣鈦礦層，從而形成了梯度濃度分布，利于載流子的傳輸，以雙層摻雜策略制備的器件實現了21.31%的光電轉換效率。
TiO?
TiO?作為一種重要的無機半導體材料，在光電器件尤其是太陽能電池領域應用廣泛。它最早被應用于染料敏化太陽能電池體系，承擔光陽極的關鍵功能。隨著研究持續發展，TiO2的應用場景拓寬至PSCs。
根據結構和制備方法的不同，TiO?可以分為介孔層TiO?和致密層TiO?。其中，介孔層TiO?憑借其多孔結構和高比表面積，為鈣鈦礦薄膜的生長提供了充足的空間，有利于電荷分離和阻擋空穴。2009年，Kojima等人首次將鈣鈦礦材料運用在光伏器件中，用介孔TiO2作為電子傳輸層材料，實現了3.8%器件效率。

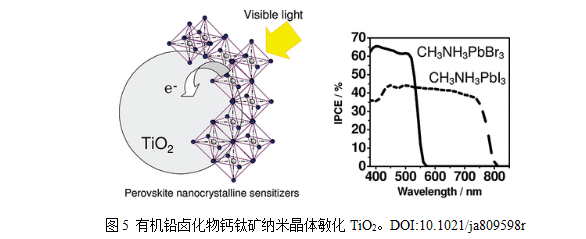

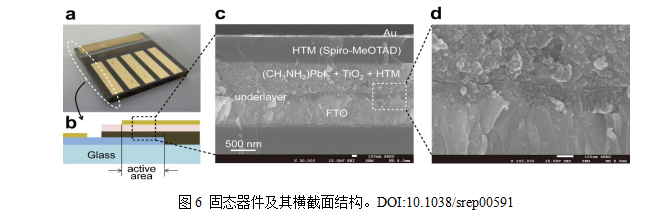

2012年，Park和Gr?tzel研究團隊采用甲基銨鉛碘（CH?NH?PbI?）鈣鈦礦納米顆粒作為光吸收層，將其與介孔TiO?以及固態空穴傳輸材料Spiro-MeOTAD相結合，成功地將PSCs的PCE提升至9.7 %，并具有出色的長期穩定性。

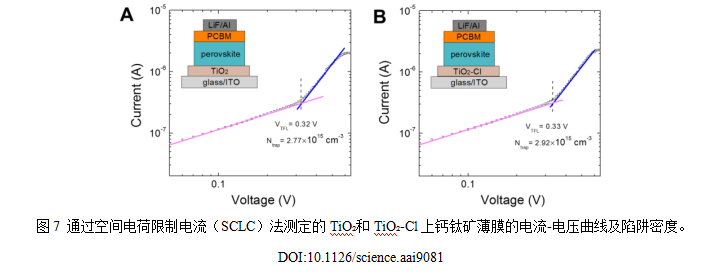

Tan課題組采用非水解溶膠-凝膠法合成了氯封端的TiO?納米晶體，降低了界面處的缺陷態密度，從而有效減少了界面復合。制得的小面積鈣鈦礦太陽能電池（0.049 cm2）實現了20.1 %的光電轉換效率。
ZnO
ZnO因其高的電子遷移率、低溫可加工性以及匹配的能級結構，也被應用于鈣鈦礦太陽能電池的電子傳輸層材料。此外，ZnO具有優異的光學性能，如高紅外反射率和可見光譜透過率，其纖鋅礦結構在c軸方向具有較強的極性，可以實現各向異性生長，形成復雜的納米結構和形貌。

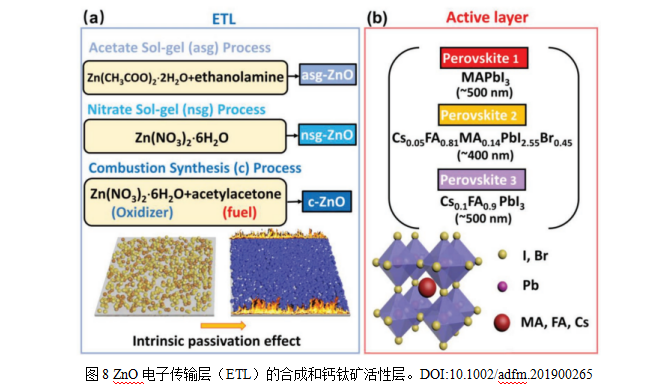

Zheng等人開發了一種基于燃燒法的合成工藝，成功制備出低溫溶液的ZnO薄膜。利用燃燒合成實現低溫溶液處理的ZnO ETL用于PSCs，由于其固有的鈍化效應、高結晶度、匹配的能級、理想的表面以及與鈣鈦礦層良好的化學相容性，這種燃燒衍生的鋅使三種鈣鈦礦材料系統中的PCE接近17~20%。

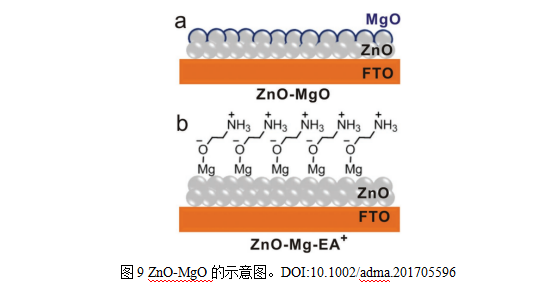

通過界面工程手段對ZnO層進行功能化處理，達到優化電荷轉移動力學的目的。其中表面鈍化技術的應用顯著減少了界面缺陷，使鈣鈦礦器件的穩定性得到明顯提升。Cao等人使用氧化鎂（MgO）與質子化乙醇胺結合的方式來修飾ZnO層。有效抑制了界面電荷復合過程，優化了鈣鈦礦層向ZnO的電子傳輸路徑，最終制備的電池器件實現了21.1 %的PCE且無遲滯現象。
C60
C60及其功能化衍生物[6,6]-苯基-C61-丁酸甲酯（PCBM）因其優異的電子遷移率和能級匹配特性，能夠有效實現光生載流子的定向輸運與界面復合抑制，被廣泛應用于PSCs電子傳輸層。C60相較于PCBM具有更致密的分子堆積、更高的電子遷移率及更優異的導電性。然而，其低溶解性與疏水性導致溶液法很難制備出高質量的薄膜。通過真空氣相沉積（PVD）法結合緩慢蒸發速率制備高質量C60晶體薄膜，可最大限度減少動能損失并提升薄膜質量。但是，因C60和PCBM的表面缺陷與電荷復合問題，通常需與某種緩沖層材料配合使用，而這其中應用最廣泛的還是2,9-二甲基-4,7-二苯基-1,10-菲啰啉（BCP），其主要通過熱蒸發技術沉積，可最大限度減少損傷，并實現可控、均勻的薄膜覆蓋。
?
